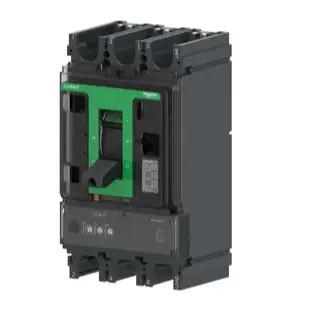

Schneiders orijinal 400-630A termal manyetik kalıplı kesi devre kesici

Compact NSX

ComPact NSX'in çerçeve akım aralığı 100A'dan 630A'ya kadar ve kırma seviyeleri 36KA, 50KA, 70KA, 100KA ve 150KA'yı içerir.Döner sap, genişletilmiş döner kolu ve elektrikli çalışma mekanizması. TM, Mic2 gibi yolculuk üniteleri için birçok seçenek vardır.2Mikrofon 2.3, vb., dağıtım koruması, motor koruması, jeneratör koruması, 400Hz uygulaması, yük anahtarı ve çift güç anahtarı sistemi gibi işlevleri gerçekleştirmek için.A veya E tipi yolculuk üniteleri çeşitli güç parametrelerini ölçebilir, FDM121 dolap kapısı görüntüleme ünitesi, tüm yolculuk ünitelerinin ölçtüğü bilgileri gösterebilir.ve Modbus iletişim modülü, dört uzaktan fonksiyon elde etmek için iletişim fonksiyonu ile BSCM (dörtleme kesici durum kontrol modülü) ve elektrikli çalışma ile kullanılabilir.

Spesifikasyon:

---Herhangi bir pozisyonda esnek montaj: santral veya duvara monte
---Nominel akım: 16 A'dan 630 A'ya kadar
---9 iki boyutlu devre kesiciler için kırma kapasitesi:
- 250 A'ya kadar: 25, 36, 50, 70, 100, 150, 200 kA 415 V'de

- 630 A'ya kadar: 36, 50, 70, 100, 150, 200 kA 415 V'de

- 75 ve 100 kA'lık her iki boyutlu devre kesiciler 690 V'de

---1, 2, 3 ve 4 kutup versiyonları mevcut
---Elektronik ve termal-manyetik korumaların geniş yelpazesi
---Entegre güç ölçümü ile gelişmiş yolculuk birimi: I, U, P, E, THD, f, CosPhi
---Akıllı fonksiyonlarla panelinizi yükseltmek için değiştirilebilir yolculuk birimleri
---Plug ve hazır kablolama sistemi ve iletişim aksesuarları
---Yardımcı ve aksesuarlar için çok sayıda seçenek (alan kurulabilir)
--- MicroLogic Vigi (yer sızıntısı devre kesici - ELCB) aracılığıyla entegre toprak sızıntısı koruması

400-630A Sıcak manyetik kalıplı kablo devre kesiciSpesifikasyon:

Çifte dönen temas yapısı, maksimum kırma Ics=100%Icu=150kA
Mükemmel akım sınırlama performansı ve elektrik ekipmanlarına hatalı akımın hasarını azaltan enerji çıkartma fonksiyonu
Çerçeve akımı: 400/630A
Adlık akım (40°C): 400/500/600A
Kırma kapasitesi: Ics=100%Icu=36/50/70/100/150kA
Adlık voltaj Ue=690V
İzolasyon voltajı Ui= 800V
Çubuk sayısı: 3P3D/4P4D
Çarpıştırma birimi: TMA
Ir=0.7-1 Düzenlenebilir
Ii=4-10 Düzenlenebilir

Başvurular
Tüm standart ve özel uygulamalar için mükemmel bir seçim:

Standart uygulamalar: endüstriler, binalar, altyapılar
Yüksek performans gerektiren özel uygulamalar: deniz, petrol ve gaz çıkarma ve işleme, madencilik operasyonları, metal ve mineral üretimi ve veri merkezleri
Kaynak değişimi sistemleri (TransferPact): Hizmet sektörü (hastahane ameliyat odaları, bilgisayar odaları, ), endüstri (montaj hatları, gemi motor odaları, vb.), altyapılar (pista, demiryolu, vb.)

Karakteristik
Çerçeve nominal akımı	100A, 160A, 250A, 400A, 630A, 800A,1000A, 1250A, 1600A;
Yolculuk birimi derecelendirmeleri güncel	2.5A, 6.3A, 12.5A, 16A, 20A, 25A, 30A, 32A, 40A, 50A, 63A, 80A, 100A, 125A,150A, 160A, 200A, 220A, 250A, 320A, 400A, 500A, 570A, 630A, 1000A,1200A, 1250A, 1500A, 1600A;
Kırma kapasitesi	16, 25, 36, 50, 70, 100, 150, 200KA ve Ics=100%Icu;
Seyahat Birimi Tipi	Termal manyetik, elektronik;
Koruma tipi	Dağıtım koruması, sızıntı koruması, motor koruması;
Kurulum yöntemi	Sabit tip, Takılan tip, Çıkarılabilir tip;
Çalışma modu	Elini değiştir, Elini döndür, Dönüş elini uzat, Elektrikli işletim mekanizması, Kırma kapasitesi;
