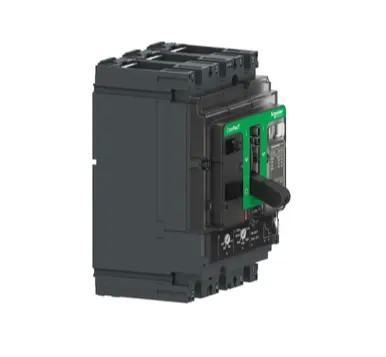

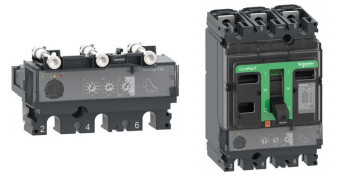

Schneiders Orijinal MicroLogic 5B Elektronik Yolculuk Birimleri Tam Devre Kesicileri

Compact NSX

ComPact NSX, Schneider Electric tarafından piyasaya sürülen yeni nesil kalıplı kesikler.aynı zamanda kapsamlı güç yönetimi işlevlerini de entegre eder., enerji tasarrufu ve emisyon azaltımı için bir ölçüm, yönetim ve iletişim aracı haline gelmektedir.

Spesifikasyon:

---Herhangi bir pozisyonda esnek montaj: santral veya duvara monte
---Nominel akım: 16 A'dan 630 A'ya kadar
---9 iki boyutlu devre kesiciler için kırma kapasitesi:
- 250 A'ya kadar: 25, 36, 50, 70, 100, 150, 200 kA 415 V'de

- 630 A'ya kadar: 36, 50, 70, 100, 150, 200 kA 415 V'de

- 75 ve 100 kA'lık her iki boyutlu devre kesiciler 690 V'de

---1, 2, 3 ve 4 kutup versiyonları mevcut
---Elektronik ve termal-manyetik korumaların geniş yelpazesi
---Entegre güç ölçümü ile gelişmiş yolculuk birimi: I, U, P, E, THD, f, CosPhi
---Akıllı fonksiyonlarla panelinizi yükseltmek için değiştirilebilir yolculuk birimleri
---Plug ve hazır kablolama sistemi ve iletişim aksesuarları
---Yardımcı ve aksesuarlar için çok sayıda seçenek (alan kurulabilir)
--- MicroLogic Vigi (yer sızıntısı devre kesici - ELCB) aracılığıyla entegre toprak sızıntısı koruması

Çerçeve akımı: 100/160/250/400/630A
Rütbeli akım: In=25-630A
LSI üç aşamalı koruma, Ir, Tr, Isd, Tsd, Ii tüm parametreler ayarlanabilir
Uzun gecikme, kısa gecikme, anlık koruma kapatma isteğe bağlı

Başvurular
Tüm standart ve özel uygulamalar için mükemmel bir seçim:

Standart uygulamalar: endüstriler, binalar, altyapılar
Yüksek performans gerektiren özel uygulamalar: deniz, petrol ve gaz çıkarma ve işleme, madencilik operasyonları, metal ve mineral üretimi ve veri merkezleri
Kaynak değişimi sistemleri (TransferPact): Hizmet sektörü (hastahane ameliyat odaları, bilgisayar odaları, ), endüstri (montaj hatları, gemi motor odaları, vb.), altyapılar (pista, demiryolu, vb.)

Karakteristik
Çerçeve nominal akımı	100A, 160A, 250A, 400A, 630A, 800A,1000A, 1250A, 1600A;
Yolculuk birimi derecelendirmeleri güncel	2.5A, 6.3A, 12.5A, 16A, 20A, 25A, 30A, 32A, 40A, 50A, 63A, 80A, 100A, 125A,150A, 160A, 200A, 220A, 250A, 320A, 400A, 500A, 570A, 630A, 1000A,1200A, 1250A, 1500A, 1600A;
Kırma kapasitesi	16, 25, 36, 50, 70, 100, 150, 200KA ve Ics=100%Icu;
Seyahat Birimi Tipi	Termal manyetik, elektronik;
Koruma tipi	Dağıtım koruması, sızıntı koruması, motor koruması;
Kurulum yöntemi	Sabit tip, Takılan tip, Çıkarılabilir tip;
Çalışma modu	Elini değiştir, Elini döndür, Dönüş elini uzat, Elektrikli işletim mekanizması, Kırma kapasitesi;
