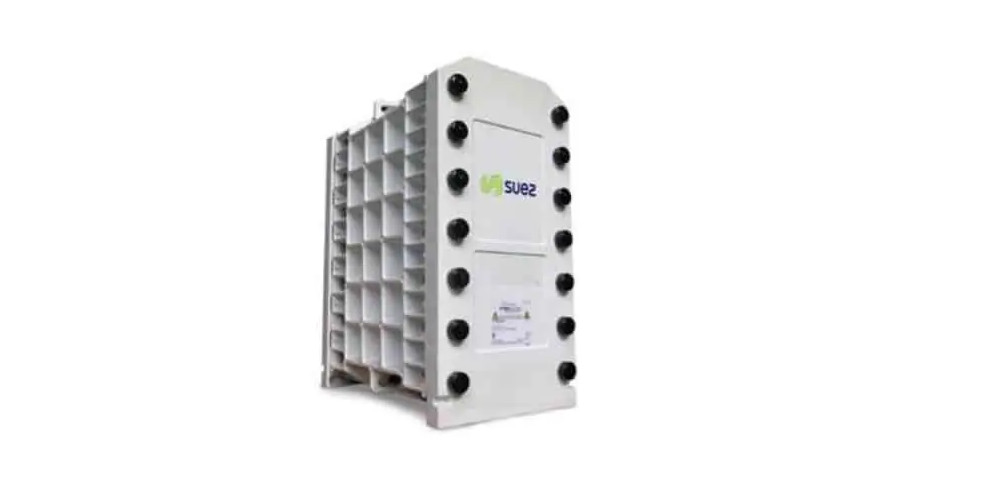

E-Cell MK-3MiniHT, laboratuvar ve farmasötik elektrodeyonizasyon (EDI) için tasarlanmış tek yığın:
• Farmasötik uygulamalar için ultra saf su sağlayın.
• 160 döngü boyunca 185 ° F (85 ° C) 'ye kadar sıcaktan temizlenir.
• Konsantrat yeniden dolaşımını ve tuzlu su enjeksiyonunu yapmadan çalışın.
• Yüklenme çubuğunun sıkılması gerekmez.
• Sızıntısız, garantili.
• Düşük güçle çalışmak, < 150VDC.
Açıklama ve Kullanım:
E-Cell MK-3MiniHT yığınları, elektrik akımı kullanarak geri osmose (RO) nüfuz eden suyu iyonize etmek ve cilalamak için sıcak su ile temizlenebilir EDI yığınlarıdır.MK-3MiniHT için ürün suyu, günümüzün ilaç uygulamalarında gerekli olan USP kalite seviyelerini aşar..
Tipik Uygulamalar:
• Farmasötik
• Laboratuvar
Özellikler
|
Üreticisi
|
Suez
|
|
Seriler
|
E-Cell
|
|
Model Numarası
|
MK-3MiniHT
|
|
Bölüm Numarası
|
3044124
|
|
Başvurular
|
Tipik Performans - Ürün kalitesi -
Direnci: > 10 MOhm-cm
TOC: < 500 ppb
Sıcak su sanitasyonu - 1 saatlik sanitasyon döngüleri sayısı: 160 döngü
Temizleme sıcaklığı: 176 ila 185oF / 80 ila 85oC
En fazla temizlik giriş basıncı: 2.1 bar 30 psi
Çalışma parametreleri-
Geri kazanım: % 92'ye kadar
Konsantre akış: Karşı akım - Standart, eş akım
Voltaj: 0 ila 150 VDC
Amperage: 0 ila 5.2 ADC
Giriş Basıncı (Karşı akım) - 60 ila 90 psi (4,1 ila 6,2 bar)
(Eşit akım) - 45 ila 90 psi (3.1 ila 6.2 bar)
nominal akışta basınç düşüşü: 20 ila 35 psi (1.4 ila 2.4 bar)
En yüksek besleme suyu özellikleri:
Beslenme suyu - Toplam Değişilebilir Aniyonlar (TEA CaCO3 olarak): <25 mg/l <25 ppm
Beslenme suyu ️ İleçlilik, NaHCO3 eşdeğeri < 43 μS/cm < 43 μS/cm
Sıcaklık: 4,4-40oC 40-104oF
Toplam sertlik (CaCO3 olarak): < 1,0 mg/l < 1,0 ppm
Silika (SiO2): < 1,0 mg/l < 1,0 ppm
Toplam Organik Karbon, C olarak TOC: < 0,5 mg/l < 0,5 ppm
Toplam Klor: < 0,05 mg/l < 0,05 ppm
|
|
Açıklama
|
Adli akış: 5 gpm (1,14 m3/saat)
Akış Hızı Aralığı: 2.2 ️ 6.7 gpm (0.5 ️ 1.52 m3/saat)
|
|
Nakliye ağırlığı
|
107 lb (49 kg)
|
|
Toplam Uzunluk
|
28 cm.
|
|
Toplam Genişlik
|
12" (30 cm)
|
|
Toplam Yükseklik
|
24" (61 cm)
|

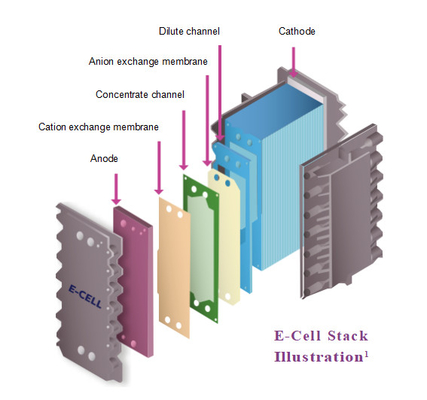

Aşağıdaki çizim GE, Suez ve Veolia'yı soldan sağa gösteriyor (hepsi aynı ürün:VeoliaEDI Modülü)
E-Cell MK-3MiniHT'nin ürün suyu, USP, EP ve diğer farmakopyaların gerektirdiği kalite standartlarını aşan küçük ölçekli endüstriyel uygulamalar için idealdir.Enjeksiyon suyu gibi çeşitli uygulamalarda kullanmak için güvenilirdir.Tasarım sürecini kolaylaştırmak ve EDI uygulamanıza güveninizi daha da artırmak için,Veolia, E-Cell için performans tahminlerini ve garantilerini Winflows* yazılımı aracılığıyla veya doğrudan temas yoluyla sağlarBu, E-Cell MK-3MiniHT'yi su arıtma ihtiyaçlarınıza kolaylık ve hassasiyetle güvenle entegre edebilmenizi sağlar.
E-Cell MK-3MiniHT Yığınları için Kalite Güvenliği çoklu uluslararası standartlara ve sertifikalara uygun olarak sıkı bir şekilde uygulanmaktadır.Çeşitli güvenlik ve çevre düzenlemelerine uyulmasını sağlamakE-Cell MK-3MiniHT pilinin işlediği sıvılarla doğrudan temas eden tüm malzemeler, FDA tarafından belirlenen gereksinimleri karşılayarak gıda kalitesi güvenliğini garanti eder.UKCA ile sertifikalandı., İngiliz standartlarına uygunluğunu yansıtıyor.
ISO 9001 (kalite yönetimi) ve ISO 14001 (çevre yönetimi) standartlarına uygun bir tesiste üretilmiştir.E-Cell MK-3MiniHT Stack, hem ürün kalitesi hem de çevresel sürdürülebilirlik açısından mükemmelliğe bağlılığını daha da kanıtlıyorAyrıca, yığın, Amerika İslam Gıda ve Beslenme Konseyi (IFANCA®) tarafından Halal sertifikalıdır.Halal beslenme kısıtlamalarını karşılayan uygulamalarda kullanılmak için uygunluğunu doğrulamakBu kapsamlı kalite güvence önlemleri, E-Cell MK-3MiniHT Yığınının en yüksek güvenlik, kalite ve güvenilirlik standartlarını karşılamasını sağlar.
|
MK-3MiniHT Yığın Özellikler
|
|
İsimsel Akış
|
1.14 m3/h (5.0 gpm)
|
|
Akış Rate Aralık
|
0.5 ¢1.6 m3/h (2.2 ̇7.0 gpm)
|
|
Denizcilik Ağırlık
|
57 Kilo (126 Kilogram)
|
|
Boyutları
(genişliği x Yükseklik x derinlik)
|
30 cm x 61 cm x 29 cm
12 ¢ x 24 ¢ x 12 ¢
|
|
Ürün Su KaliteNot: 1
|
|
Garantiler Kullanılabilir
|
|
Direnç
|
≥ 10 (Eczacılık) ya da
≥ 16 MOhm-cm (Endüstriyel)
|
|
Sodyum
|
≤ 3 ppb (sanayi)
|
|
Silika (SiO2)
|
- Evet. düşük gibi 5 ppb(sanayi)
|
|
Tipik Kaldırma Verimlilik
|
|
Sodyum
|
≥ 99.9% kaldırma
|
|
Silika (SiO2)
|
Yukarı. ...ya da % 99 kaldırma
|
|
ÇalışanParametreler
|
|
Geri Dönüş
|
Yukarı. ...ya da % 93
|
|
Voltaj
|
0 ¢ 150 VDC
|
|
Amperage
|
0 ¢5.2 ADC
|
|
Giriş Basınç Not: 2
|
≤ 6.9 Bar (100 (psi)
|
|
Basınç Bırakın. Not: 3
|
1.4 ¢2.8 Bar (20 ¢40 (psi)
|
|
Sıcak Su Sanitasyonu Döngüler
|
160
|
|
Maksimum TemizlikSıcaklık
|
85oC (185oF)
|
|
Maksimum Temizlik giriş basıncı
|
2.1 Bar (30 (psi)
|
|
Beslenme Su Özellikler Not: 4
|
|
Toplam Değiştirilebilir Aniyonlar
(TEA CaCO olarak)3)Not: 5
|
≤ 68.2ppm
|
|
İletkenlik Eşdeğer
|
≤ 117μS/cm
|
|
Sıcaklık
|
4.40 ̊C (40 ̊104 ̊F)
|
|
Toplam Sertlik (CaCO olarak)3)Not 6
|
≤ 1.0ppm
|
|
Silika (SiO)2)Not 7
|
≤ 1.0ppm
|
|
Toplam Organik Karbon (TOC C olarak)
|
≤ 0.5ppm
|
|
ToplamKlor
|
≤ 0.05 ppm
|
|
Fe, M, H2S
|
≤ 0.01 ppm
|
|
Bor Not: 8
|
≤ 1.0ppm
|
|
pH
|
4 ...ya da11
|
|
Petrol &Yağ
|
Hiçbiri tespit edilebilir
|
|
Parçacık Not: 9
|
ROnüfuz eder
|
|
Oksitlenme Ajanlar
|
Hiçbiri tespit edilebilir
|
|
Renk Not: 10
|
≤ 5APHA
|
E-Cell MK-3MiniHT yığınına ilişkin notlar:
1. Gerçek site koşulları sistemin performansını etkileyebilir. beklenen su kalitesini, dirençliliğini, sodyumu,ve silika performans garantisi belirtilen tasarım koşulları altındaBor veya diğer herhangi bir garanti için, daha fazla ayrıntı için lütfen Veolia ile iletişime geçin.
2. Giriş basıncı, hem ürün hem de konsantrasyon akışları için aşağı akış basıncı gereksinimleri de dahil olmak üzere birkaç faktörden belirlenir.Karşı akım veya eş akım çalışma modunun seçimi, ve basınç düşüşü yığın boyunca.
3. İsimli akış hızları ve 25°C'lik bir sıcaklık referans koşullarıdır. Gerçek tasarım koşullarında doğrulama için Winflows projeksiyon yazılımına başvurmak önerilir.
4Lütfen, besleme suyunun özelliklerinin sistemin tasarım koşullarına uygun olduğundan emin olmak için Winflows projeksiyon yazılımına ve E-Cell Stack Owner's Manual'a başvurun.
5TEA (Total Exchangeable Anion), OH-, CO2 ve SiO2 katkılarını içeren besleme suyundaki aniyonların toplam konsantrasyonunu temsil eder.Uygulamanın özel çalışma koşulları altında TEA besleme suyunun kabul edilebilir olduğunu onaylamak için Winflows kullanmak şarttır.Verilen tablo değeri asgari akış ve maksimum sıcaklığa dayanmaktadır.
6. CaCO3 olarak 1.0 ppm'lik besleme suyunun sertlik sınırı, standart karşı akım akım işlemi için özel olarak geçerlidir. Bununla birlikte, eş akım akım modunda çalışırken,İzin verilen besleme suyunun sertliği 0'a düşer..1 ppm CaCO3 olarak.
7İzin verilen silik limit, akış nominal değeri aştığında azalır. Ek olarak, giriş suyunun sertliği CaCO3 olarak 0,5 ppm'den fazla ise limit daha da 0,5 ppm'ye düşürülür.
8Silikon garantisi veya 10 MOhm-cm'yi aşan bir direnç garantisi gerektirdiğinde, bor gıda düzeyi B olarak 0,3 ppm olarak sınırlandırılır.Daha yüksek bor seviyeleri sistemin performansını etkileyebilir.Bu gereksinimler olmadan, sınır 1.0 ppm bor'a kadar uzatılır.
9. EDI sistemine besleme suyu sağlamak için ters osmose (RO) veya eşdeğer bir işlem önerilir.ve yüksek moleküler ağırlıklı organik maddeler, iyon değişim ortamlarını kirletebilirEDI yığınları, geri yıkanabilen / sıvılaştırılamayan iyon değişim ortamının paketlenmiş yataklarını içerdiği için, RO nüfuz kalitesini belirtmek çok önemlidir.RO sistemi (veya başka bir kaynak) ile E-Cell (e) arasında açık bir döngüye sahip sistemlerÖrneğin, bir tank, dekarbonatör) E-Cell'in hemen öncesinde, parçacık kirliliğinden korunması için filtreler içermelidir.5 μm mutlak veya 1 μm nominal bir filtre kabul edilebilir olarak kabul edilir..
10. APHA renk standartları / ölçekleri Amerikan Halk Sağlığı Derneği'nin adını aldı ve ASTM D1209 tarafından tanımlandı.Su kalitesinin göstergesi olabilir.
