MK3pharmHT - EDI hücresi
MK-3pharmHT modülü, farmasötik uygulamalar için son derece yüksek saflık düzeyinde demineralleşmiş su üretebilen bir EDI hücresidir.İyonlar bir iyon değişimi reçini ile atılırBu nedenle, işlevselliğini geri kazanmak için süreç kesintilerine ve yenilenme kimyasallarına gerek yoktur.
Ek olarak, modül ısı temizlemesine (160 döngü T < 85 oC - P < 2.1 bar) maruz kalabilir.üretilen suyun kalitesini mikrobiyolojik açıdan da optimize etmek mümkündür.
Teknik veriler:
| E-Hücre'nin tasarım basıncıTMModül |
6.2 Bar |
| Çalışma basıncı |
3.1-6.2 Bar |
| Yük kaybı |
1.4-2.4 Bar |
| Çalışma sıcaklığı |
4.4-40oC |
| Membran |
Asahi Cam Şirketi (AGC) |
| İyon Değiştiricisi reçine |
Mitsubishi Kimyasal |
| Anod malzemesi |
İROx/ TiO2Su Ti |
| Katot malzemesi |
paslanmaz çelik |
| Boyutları |
300 x 480 x h 610 mm |
| Ağırlık |
92 kg |
| Bağlantılar |
TC (1" yem için - 3/4" konsantre için) |
Performans:
| Minimum akış hızı |
1.6 m3/h |
| Maksimum akış hızı |
4.6 m3/h |
| Normal akış |
4.1 m3/h |
| Geri Dönüş |
% 90-95 |
| Güçlendirme Voltajı |
300 VDC (en fazla) |
| Mevcut |
0.5 - 5.2 A |
| Üretilen suyun kalitesi |
direnci >10 MΩ-cm |
Teslim edilen su aşağıdaki gereklilikleri karşılamalıdır:
| Yaratıcı |
Birim |
Güç kaynağı |
| TEA* |
ppm CaCO3 |
< 25 @ 4,1 m3/h |
| İletkenlik |
uS/cm |
< 43 |
| pH |
|
5 ile 9 arasında |
| Sertlik |
ppm CaCO3 |
< 1 |
| Silika (reaktif) |
ppm |
< 1 |
| TOC |
ppm |
< 0.5 |
| Toplam klor |
ppm |
< 0.05 |
| Fe, Mn, H2S |
ppm |
< 0.01 |
| SDI 15 dakika. |
|
< 1.0 |
| Karanlıklık |
NTU |
< 1.0 |
| Yağ ve yağlar |
|
tespit edilemez |
| Oksitleyici maddeler |
|
tespit edilemez |
| Renk |
APHA |
< 5 |
* TEA, CO2 dahil olmak üzere toplam aniyon yükünü temsil eder.
Her durumda, modül, reçineye veya membranlara zarar verebilecek bileşenlere karşı korunmalıdır.
Not: Modülün beslenmesi ters osmose ile geçirilen veya eşdeğer özelliklere sahip su olmalıdır.Yukarıda belirtilen parametreler, her bir kirletici için maksimum değerler olarak kabul edilmelidir., ve belirli bir uygulama ile uyumlu olan giriş suyunun kalitesi her vaka için ayrıntılı olarak belirlenmelidir.

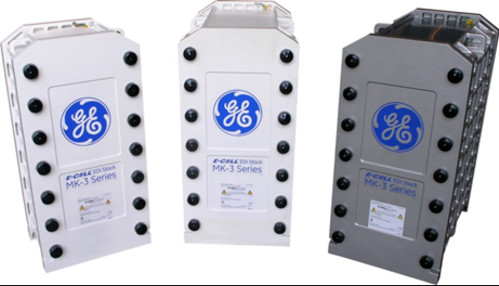

Aşağıdaki çizim GE, Suez ve Veolia'yı soldan sağa gösteriyor (hepsi aynı ürün:VeoliaEDI Modülü)
Tipik Uygulamalar
E-Cell MK-3PharmHT Yükü, çeşitli uygulamalarda USP, EP ve diğer farmakopeyalar tarafından belirlenen kalite standartlarını sürekli olarak aşan ultra saf su üretir.
* Enjeksiyon amacıyla su üretimi.
* Farmasötik derecede arıtılmış su temini.
* Laboratuvar sınıfı arıtılmış su sistemleri için bir kaynak olarak hizmet eder.
Tasarım sürecini basitleştirmek ve EDI uygulamanıza olan güveninizi daha da artırmak için,Veolia, E-Cell MK-3PharmHT için performans tahminlerini ve garantilerini Winflows* yazılımı aracılığıyla veya doğrudan iletişim yoluyla sunar..
Kalite güvencesi
E-Cell MK-3PharmHT Yığınları çoklu sertifikalar ve uyumluluklar ile olağanüstü kaliteyi garanti eder:
* Güvenlik ve çevresel uyumluluk için CE, RoHS, CSA ve EAC işaretleri.
* Yığınla işlenen sıvılarla temas eden tüm malzemeler FDA düzenlemelerine uymaktadır ve ilaç ve biyoteknoloji uygulamaları için güvenliği sağlar.
* İngiliz standartlarına uygunluk için UKCA sertifikası.
* Yüksek kaliteli üretim süreçlerini ve çevresel sürdürülebilirliği garanti eden bir ISO 9001 ve ISO 14001 tesisinde üretilmiştir.
* Amerika İslam Gıda ve Beslenme Konseyi (IFANCA®) tarafından halal sertifikası, İslam diyet yasalarına uygunluğunu garanti eder.
Bu güvence, ultra saf su ihtiyaçlarınız için E-Cell MK-3PharmHT Yığınını benimsemekte iç huzuru sağlar.
| MK-3PharmHT Yığın Özellikler |
| İsimsel Akış |
3.4 m3/h (15 gpm) |
| Akış Rate Aralık |
1.65.4 m3/h (7.0 ¢23.8 gpm) |
| Denizcilik Ağırlık |
100 Kilo (220 Kilogram) |
|
Boyutları
(genişliği x Yükseklik x derinlik)
|
30 cm x 61 cm x 54 cm
12 ¢ x 24 ¢ x 22 ¢
|
| Ürün Su KaliteNot: 1 |
| Garantiler Kullanılabilir |
| Direnç |
≥ 10 - Hayır.cm |
| Tipik Kaldırma Verimlilik |
| Sodyum |
≥ 99.9% kaldırma |
| Silika (SiO2) |
Yukarı. ...ya da % 99 kaldırma |
| ÇalışanParametreler |
| Geri Dönüş |
Yukarı. ...ya da % 96 |
| Voltaj |
0 ¢ 300 VDC |
| Amperage |
0 ¢5.2 ADC |
| Giriş Basınç Not: 2 |
≤ 6.9 Bar (100 (psi) |
| Basınç Bırakın. Not: 3 |
1.4 ¢2.8 Bar |
20 ¢40 psi |
| Sıcak Su Sanitasyonu Döngüler |
160 |
| Maksimum TemizlikSıcaklık |
85oC (185oF) |
| Maksimum Temizlik giriş basıncı |
2.1 Bar (30 (psi) |
| Beslenme Su Özellikler Not: 4 |
|
Değiştirilebilir Aniyonların Toplamı
(TEA CaCO olarak)3)Not 5
|
≤ 63.6ppm
|
| İletkenlik Eşdeğer |
≤ 109μS/cm |
| Sıcaklık |
4.40 ̊C (40 ̊104 ̊F) |
| Toplam Sertlik (CaCO olarak)3)Not 6 |
≤ 1.0ppm |
| Silika (SiO)2)Not 7 |
≤ 1.0ppm |
| Toplam Organik Karbon (TOC C olarak) |
≤ 0.5ppm |
| ToplamKlor |
≤ 0.05 ppm |
| Fe, M, H2S |
≤ 0.01 ppm |
| Bor Not: 8 |
≤ 1.0ppm |
| pH |
4 ...ya da11 |
| Petrol &Yağ |
Hiçbiri tespit edilebilir |
| Parçacık Not: 9 |
ROnüfuz eder |
| Oksitlenme Ajanlar |
Hiçbiri tespit edilebilir |
| Renk Not: 10 |
≤ 5APHA |
E-Hücre MK-3PharmHT Yükleminin Çalışma ve Kullanımı ile ilgili Notlar:
1.Performans Değişiklikleri:Winflows projeksiyon yazılımı ile beklenen su kalitesini, direncini, sodyumu,ve silika performans garantisi sizin tasarım koşullarına göre uyarlanmışBor veya ek garantiler için lütfen Veolia'ya başvurun.
2.Giriş basıncının belirlenmesi:Giriş basıncı, ürün ve konsantrasyon akışları için aşağı akım basınç gereksinimleri, karşı akım veya eş akım çalışmasının seçimi,ve basınç düşüşü yığın boyunca.
3.İsimsel koşullar:Tüm özellikler nominal akış hızları ve 25 °C'de verilmiştir. Tasarım özel doğrulama için Winflows projeksiyon yazılımına başvurun.
4.Besleme suyu özellikleri:Winflows projeksiyon yazılımı ve E-Cell Stack Owner's Manual'ı kullanarak, besleme suyunun özelliklerini tasarım koşullarınız için doğrulayın.
5.TEA (Toplam Değişilebilir Aniyon):TEA, OH-, CO2 ve SiO2 katkılarını da içeren besleme suyunda bulunan tüm anyonların toplu konsantrasyonunu temsil eder.Uygulamanın özel çalışma koşulları altında TEA besleme suyunun kabul edilebilir olmasını sağlamak için Winflows kullanmak önemlidirTablolamalı değer minimum akış ve maksimum sıcaklıkta verilir.
6.Besleme suyunun sertlik sınırları:CaCO3 olarak 1.0 ppm gıda suyunun sertlik sınırı, özellikle standart karşı akımlı akım işlemine uygulanır.1 ppm CaCO3 olarak.
7.Silikon sınırlamaları:İzin verilen silik limit, akış nominal değerleri aştıkça azalır. Ek olarak, besleme suyunun sertliği CaCO3 olarak 0,5 ppm'yi aştığında, izin verilen silik limit 0,5 ppm'ye düşürülür.
8.Bor besleme seviyesi:Silikon garanti gereksinimi veya 10 MOhm-cm'den fazla dirençlilik garanti gereksinimi olduğunda, bor besleme seviyesi B olarak 0,3 ppm'yi geçmemelidir.Yüksek bor seviyeleri performansı tehlikeye atabilir.Bu gereksinimlerin yokluğunda, sınır 1.0 ppm bordur.
9.Ters osmose veya eşdeğer besleme suyu:RO, büyük ölçüde parçacık maddesinden, kolloidal malzemeden ve iyon değişim ortamlarını kirletebilecek yüksek moleküler ağırlıklı organik maddelerden arınmış EDI besleme suyu sağladığı için önerilmektedir.Bu çok önemlidir, çünkü EDI yığınları parçacıkları çıkarmak için geri yıkanabilir / sıvılaştırılamazRO (veya başka bir kaynak) ile E-Hücre arasında açık bir yapılandırma olan sistemler, parçacık kirliliğine karşı korunmak için E-Hücre'nin yukarısında filtreler içermelidir.5 μm mutlak veya 1 μm nominal bir filtre uygundur.
10.APHA Renk Standartı:APHA, Amerikan Halk Sağlığı Derneği için adlandırılan renk standardına / ölçeğine atıfta bulunur ve ASTM D1209 tarafından tanımlanır.
E-Cell MK-3PharmHT Yükleminin işletilmesi ve bakımı hakkında ayrıntılı ve özel bilgiler için lütfen Winflows projeksiyon yazılımına ve diğer ilgili belgelere bakın.
