MK3pharmHT - EDI hücresi

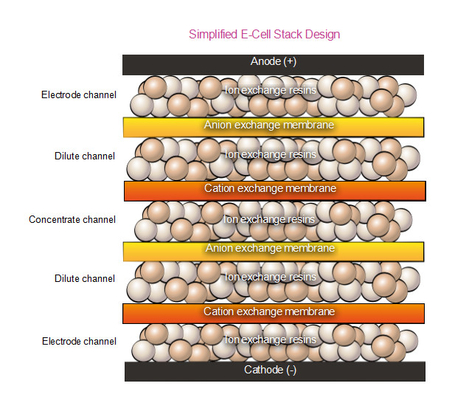

MK-3pharmHT modülü, farmasötik uygulamalar için son derece yüksek bir saflık seviyesinde demineralize su üretebilen bir EDI hücresidir. İyonlar, elektrik akımıyla sürekli olarak rejenere edilen bir iyon değişim reçinesi aracılığıyla ortadan kaldırılır. Bu nedenle, işlevselliğini geri kazanmak için işlem kesintileri ve rejenerasyon kimyasalları gerekmez.
Ayrıca modül ısı dezenfeksiyonuna tabi tutulabilir (T < 85 ºC - P < 2,1 bar'da 160 çevrim). Bu şekilde üretilen suyun kalitesini mikrobiyolojik açıdan da optimize etmek mümkündür.
Teknik veri:
| E-Hücrenin tasarım basıncıT.M.modül |
6.2 Çubuk |
| Çalışma basıncı |
3.1-6.2 Çubuk |
| Yük kaybı |
1.4-2.4 Çubuk |
| Çalışma sıcaklığı |
4.4-40ºC |
| Zar |
Asahi Cam Şirketi (AGC) |
| Iyon değiştirici reçine |
Mitsubishi Kimyasal |
| Anot malzemesi |
IrOX/TiO2su Ti |
| Katot malzemesi |
paslanmaz çelik |
| Boyutlar |
300x480xyükseklik 610 mm |
| Ağırlık |
92 kilo |
| Bağlantılar |
TC (yem için 1" - konsantre için 3/4") |
Verim:
| Minimum akış hızı |
1,6 m3/H |
| Maksimum akış hızı |
4,6 m3/H |
| Normal akış |
4,1 m3/H |
| İyileşmek |
%90-95 |
| Besleme gerilimi |
300 VDC (maksimum) |
| Akım |
0,5 - 5,2 A |
| Üretilen su kalitesi |
özdirenç >10 MΩ-cm |
Temin edilen suyun aşağıdaki şartları karşılaması gerekmektedir:
| kurucu |
Birim |
Güç kaynağı |
| ÇAY* |
ppm CaCO3 |
< 25 @ 4,1 m3/H |
| İletkenlik |
ABD/cm |
<43 |
| pH |
|
5'ten 9'a |
| Sertlik |
ppm CaCO3 |
< 1 |
| Silika (reaktif) |
ppm |
< 1 |
| İçindekiler |
ppm |
< 0,5 |
| Toplam klor |
ppm |
< 0,05 |
| Demir, Mn, H2S |
ppm |
< 0,01 |
| SDI 15dk. |
|
< 1,0 |
| Bulanıklık |
NTÜ |
< 1,0 |
| Yağ ve yağlar |
|
Tespit edilemez |
| Oksitleyici maddeler |
|
Tespit edilemez |
| Renk |
AFA |
< 5 |
* TEA, CO2'yi de içeren toplam anyonik yükü temsil eder
Her durumda, modül reçineye veya membranlara zarar verebilecek bileşenlere karşı korunmalıdır. Modül ayrıca aşırı basınç ve su darbesi olaylarından da korunmalıdır.
Not: Modüle besleme ters ozmoz permeatı veya eşdeğer özellikler gösteren su olmalıdır. Her durumda, yukarıda belirtilen parametreler her bir kirletici için maksimum değerler olarak kabul edilmeli ve belirli bir uygulama ile uyumlu giriş suyunun kalitesi vaka bazında belirlenmelidir.

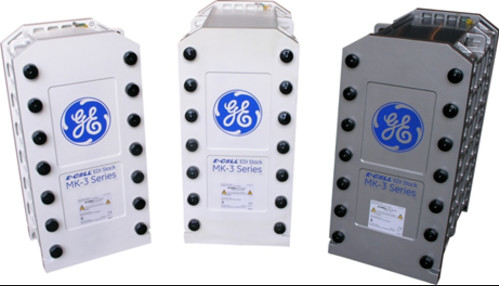

Aşağıdaki şekil soldan sağa GE, Suez ve Veolia'yı göstermektedir (hepsi aynı üründür):VeoliaEDI Modülü)
tipik uygulamalar
E-Cell MK-3PharmHT Stack, çeşitli uygulamalarda USP, EP ve diğer farmakopeler tarafından belirlenen kalite standartlarını sürekli olarak aşan ultra saf su üretir. Güvenilir kullanımı şunları içerir:
* Enjeksiyon amaçlı su üretimi.
* İlaç sanayinde kullanılabilecek saf su temini.
* Laboratuvar sınıfı arıtılmış su sistemleri için kaynak görevi görmek.
Tasarım sürecini basitleştirmek ve EDI uygulamanıza olan güveni daha da artırmak için Veolia, Winflows* yazılımı veya doğrudan iletişim yoluyla E-Cell MK-3PharmHT için performans projeksiyonları ve garantileri sunar.
Kalite güvencesi
E-Cell MK-3PharmHT Stack, çok sayıda sertifika ve uyumlulukla olağanüstü kaliteyi garanti eder:
* Güvenlik ve çevre uyumluluğu için CE, RoHS, CSA ve EAC işaretleri.
* Yığın tarafından işlenen sıvılarla temas eden tüm malzemeler FDA düzenlemelerine uygun olup, farmasötik ve biyoteknoloji uygulamaları için güvenliği garanti altına almaktadır.
* İngiliz standartlarına uygunluk için UKCA sertifikası.
* Yüksek kaliteli üretim süreçleri ve çevresel sürdürülebilirliği garanti eden ISO 9001 ve ISO 14001 sertifikalı tesiste üretilmiştir.
* İslami beslenme kurallarına uygunluğu garanti eden Amerika İslami Gıda ve Beslenme Konseyi (IFANCA®) tarafından verilen helal sertifikası.
Bu güvenceler, ultra saf su ihtiyaçlarınız için E-Cell MK-3PharmHT Stack'i benimsemenizde gönül rahatlığı sağlar.
| MK-3PharmHT Yığın Özellikler |
| Nominal Akış |
3.4 M3/H (15 (gpm) |
| Akış Oran Menzil |
1,6–5,4 M3/H (7,0–23,8) (gpm) |
| Nakliye Ağırlık |
100 kilogram (220 (lbs) |
|
Boyutlar
(Genişlik X yükseklik X derinlik)
|
30 cmx 61 santimetre x54 santimetre
12'' X 24” X 22”
|
| Ürün su KaliteNot 1 |
| Garantiler Mevcut |
| Dirençlilik |
≥ 10 Annem-santimetre |
| Tipik Kaldırma Verimlilik |
| Sodyum |
≥ %99,9 kaldırma |
| Silisyum (SiO2) |
Yukarı ile %99 kaldırma |
| İşletmeParametreler |
| İyileşmek |
Yukarı ile %96 |
| Gerilim |
0–300 VDC |
| Amperaj |
0–5,2 ADC |
| Giriş Basınç Not 2 |
≤ 6.9 çubuk (100 (psi) |
| Basınç Düşürmek Not 3 |
1,4–2,8 çubuk |
20–40 psi |
| Sıcak Su Dezenfeksiyonu Döngüler |
160 |
| Maksimum DezenfeksiyonSıcaklık |
85ºC (185ºF) |
| Maksimum Dezenfeksiyon Giriş Basıncı |
2.1 çubuk (30 (psi) |
| Beslemek su Özellikler Not 4 |
|
Toplam Değişebilir Anyonlar
(ÇAY CaCO olarak3)Not 5
|
≤ 63.6ppm
|
| İletkenlik Eş değer |
≤ 109μS/cm |
| Sıcaklık |
4,4–40˚C (40–104˚F) |
| Toplam Sertlik (CaCO3 olarak)3)Not 6 |
≤ 1.0ppm |
| Silika (SiO2)Not 7 |
≤ 1.0ppm |
| Toplam Organik Karbon (TOC C olarak) |
≤ 0,5ppm |
| ToplamKlor |
≤ 0,05 ppm |
| Fe, Bayan, H2S |
≤ 0,01 ppm |
| Bor Not 8 |
≤ 1.0ppm |
| pH |
4 ile11 |
| Yağ &Gres |
Hiçbiri tespit edilebilir |
| Parçacıklı Not 9 |
ROnüfuz etmek |
| Oksitleyici Acenteler |
Hiçbiri tespit edilebilir |
| Renk Not 10 |
≤ 5AFA |
E-Cell MK-3PharmHT Yığınını Çalıştırma ve Kullanmaya İlişkin Notlar:
1.Performans Değişimleri:Gerçek performans, belirli saha koşullarına bağlı olarak farklılık gösterebilir. Tasarım koşullarınıza göre uyarlanmış beklenen su kalitesi, özdirenç, sodyum ve silika performans garantilerini değerlendirmek için Winflows projeksiyon yazılımını kullanın. Bor veya ek garantiler için lütfen Veolia ile iletişime geçin.
2.Giriş Basıncının Belirlenmesi:Giriş basıncı, ürün ve konsantre akışları için akış aşağısı basınç gereksinimlerinden, karşı akım veya eş akımlı çalışma seçiminden ve baca boyunca basınç düşüşünden etkilenir.
3.Nominal Koşullar:Tüm özellikler nominal akış hızlarında ve 25°C'de verilmiştir. Tasarıma özgü doğrulama için Winflows projeksiyon yazılımına bakın.
4.Besleme Suyu Özellikleri:Tasarım koşullarınız için besleme suyu özelliklerini Winflows projeksiyon yazılımını ve E-Cell Stack Kullanım Kılavuzunu kullanarak doğrulayın.
5.TEA (Toplam Değişebilir Anyon):TEA, OH-, CO2 ve SiO2'den gelen katkılar dahil olmak üzere besleme suyunda bulunan tüm anyonların toplu konsantrasyonunu temsil eder. Besleme suyu TEA'sının uygulamanın belirli çalışma koşulları altında kabul edilebilir olduğundan emin olmak için Winflows kullanmak esastır. Tablo halindeki değer, minimum akış ve maksimum sıcaklıkta sağlanır.
6.Besleme Suyu Sertlik Sınırları:1,0 ppm CaCO3 besleme suyu sertlik sınırı, özellikle standart karşı akım akışı işlemi için geçerlidir. Eş akım akışında çalışırken, izin verilen besleme suyu sertliği CaCO3 olarak 0,1 ppm'ye düşer.
7.Silika Limiti Hususları:İzin verilen silika sınırı, akış nominal değerleri aştıkça azalır. Ayrıca, besleme suyu sertliği CaCO3 olarak 0,5 ppm'yi aşarsa, izin verilen silika sınırı 0,5 ppm'ye düşer.
8.Bor Besleme Seviyesi:Bor besleme seviyesi, 10 MOhm-cm'nin üzerinde bir silika garanti gereksinimi veya bir özdirenç garanti gereksinimi olduğunda B olarak 0,3 ppm'yi geçmemelidir. Daha yüksek bor seviyeleri performansı tehlikeye atabilir. Bu gereksinimlerin yokluğunda, sınır 1,0 ppm bordur.
9.Ters Ozmoz veya Eşdeğer Besleme Suyu:RO, iyon değişim ortamını kirletebilecek partikül madde, kolloidal madde ve yüksek moleküler ağırlıklı organik maddelerden büyük ölçüde arındırılmış EDI besleme suyu sağladığı için önerilir. Bu, EDI yığınlarının partikül maddeyi gidermek için geri yıkanamayacağı/akışkanlaştırılamayacağı için önemlidir. RO (veya başka bir kaynak) ile E-Hücresi arasında açık konfigürasyona sahip sistemler, partikül kontaminasyonuna karşı koruma sağlamak için E-Hücresinin yukarı akışında filtreler içermelidir. Tipik olarak, 5 µm mutlak veya 1 µm nominal filtre uygundur.
10.APHA Renk Standardı:APHA, Amerikan Halk Sağlığı Birliği'nin adını taşıyan renk standardı/skalasını ifade eder ve ASTM D1209 ile tanımlanır.
E-Cell MK-3PharmHT Yığını'nın işletimi ve bakımı hakkında ayrıntılı ve özel bilgi için lütfen Winflows projeksiyon yazılımına ve diğer ilgili belgelere bakın.
Daha fazla model için lütfen tıklayın:https://www.fgwater.com/Veolia-Elektrodeiyonizasyon-EDI-Yığını-Modülü/389.html
E-Cell EDI Teknolojisi Performans Örnekleri
E-Cell EDI teknolojisi enerji, petrol, kimya, çelik, ilaç ve elektronik gibi çeşitli sektörlerde başarıyla uygulanmaktadır.
Başvurular için lütfen tıklayınız:https://www.fgwater.com/Endüstriler/
