| Model: |
E-CELL-3X Standartı |
Su akışı: |
5m3/saat |
| Su akışı aralığı: |
2.27-6.36m3/saat |
Nakliye ağırlığı: |
150 kg |
| Su giriş basıncı |
4.8-6.9bar (70-100psi) |
Standart akış hızında basınç düşüşü |
1.4-2.4bar (20-35psi) |
| Boyutlar (W × H × D) |
30cm×61cm×48cm(12×24×19) |
Silikon (SiO2) yukarı t |
% 99 |
E-CELL-3X Endüstriyel Elektrodeonizasyon (EDI) Modülü
SUEZ Yüksek Saflıklı Su Hazırlama Ekipmanı EDI Modülü E-CELL-3X, ters osmose suyunu deyonlaştırmak ve cilalamak için elektrik akımı kullanan bir Elektrodeonizasyon (EDI) modülüdür.E-CELL-3X tarafından üretilen su ultra saf sudur., bugün su kalitesi gereksinimleri olan en zorlu endüstriler için uygundur.Amerikan GE E-CELL-3X EDI modülü modüler teknolojiyi benimser ve farklı sayıda modülü eşleştirerek çeşitli su arıtma gereksinimlerine uyarlanabilirŞimdi bu modüler teknoloji teknik bir standart haline geldi. Elektrik üretimi, mikroelektronik,ince kimyasallar, ve ilaçlar.
Açıklama ve Kullanım

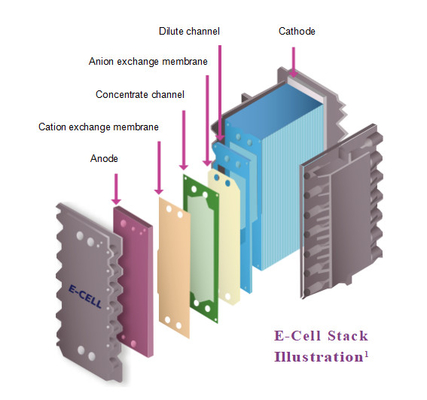

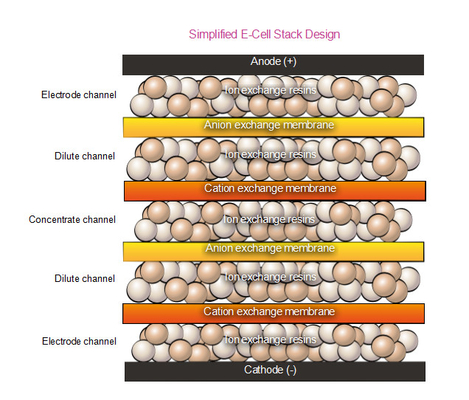

EDI, su içindeki kirletici iyonları ortadan kaldırmak için geleneksel iyon değişimi reçinlerini ve elektrodiyaliz teknolojisini organik olarak birleştirir. Its greatest advantage is that EDI technology uses direct current to force polluting ions to continuously migrate out of the influent water and pass through the ion bed and ion exchange membrane into the concentrated water chamberAynı zamanda, sabit akım su moleküllerini hidrojen iyonlarına ve hidroksit iyonlarına iyonlaştırabilir ve reçini sürekli olarak yeniden oluşturabilir.EDI, yüksek saflıkta su sürekli ve öngörülebilir bir şekilde üretebilir.
Kalite Standartları
CE, UL ve CSA ile işaretlenmiş; ISO 9001:2000 sertifikalı bir tesiste üretilmiştir.
E-CELL-3X EDI modülü performans özellikleri
• Direnci: 16 MΩ.cm'den büyük
• Sodyum: 3 ppb'den az
• Silikon (SiO2) çıkarma: %99'a kadar veya akışkan içeriği 5 ppb'den az
• Bor çıkarma:% 95'ten fazla
• Geri kazanım:% 95'e kadar
• Konsantre akışı: su akışının tam tersi
• Voltaj: 0 - 300 VDC
• Akım yoğunluğu: 0 - 5.2 ADC
• Giriş basıncı: 4.8 - 6.9 bar 70 - 100 psi
• Standart akışta basınç düşüşü: 1,4 - 2,4 bar 20 - 35 psi

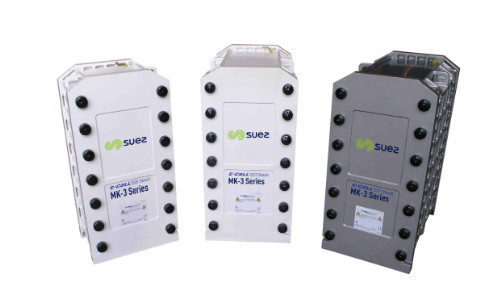

Aşağıdaki çizim GE, Suez ve Veolia'yı soldan sağa gösteriyor (hepsi aynı ürün:VeoliaEDI Modülü)
Tipik Uygulama Senaryoları
E-Cell-3X'den elde edilen ürün suyu, günümüzün en zorlu ultra saf su uygulamalarını karşılamak için güvenilir bir şekilde kullanılabilir.
- Yarım iletkenler, güneş panelleri ve diğer mikroelektronik cihazları yıkamak için ultra saf su.
- Elektrik santralleri ve diğer ağır endüstri alanlarındaki yüksek basınçlı kazanlar için demineralleştirilmiş besleme suyu.
- Elektrolizörlerde yeşil hidrojen üretimi için ultra saf su.
Tasarım kolaylığı ve EDI uygulamanızda daha fazla güven için, Winflows* yazılımından veya bizimle iletişime geçerek alabileceğiniz E-Cell performans tahminlerini ve garantilerini sunuyoruz.
Kalite güvencesi
-CE, RoHS, CSA ve EAC işaretleri
- ISO 9001 ve ISO 14001 tesislerinde üretilmiştir
- UKCA sertifikalı.
-E-Cell-3X yığınları Amerika İslam Gıda ve Beslenme Konseyi (IFANCA®) tarafından Halal sertifikalı.
| E-Cell-3X Yığın Özellikler |
| İsimsel Akış |
5.0 m3/h (22 gpm) |
| Akış Rate Aralık |
2.36.4 m3/h (10 ¢28 gpm) |
| Denizcilik Ağırlık |
165 Kilo (364 Kilogram) |
|
Boyutları
(genişliği x Yükseklik x derinlik)
|
30 cm x 61 cm x 72cm 12 x 24 x 29 |
| Ürün Su KaliteNot: 1 |
| Garantiler Kullanılabilir |
| Direnç |
≥ 16 - Hayır.cm |
| Sodyum |
≤ 3ppb |
| Silika (SiO2) |
- Evet. düşük gibi 5ppb |
| Bor |
- Evet. düşük 0 olarak.08 ppb |
| Tipik Kaldırma Verimlilik |
| Sodyum |
≥ 99.9% kaldırma |
| Silika (SiO2) |
Yukarı. ...ya da % 99 kaldırma |
| Bor |
Yukarı. ...ya da % 96 kaldırma |
| ÇalışanParametreler |
| Geri Dönüş |
Yukarı. ...ya da % 97 |
| Voltaj |
0 ¢ 400 VDC |
| Amperage |
0 ¢5.2 ADC |
| Giriş Basınç Not: 2 |
≤ 6.9 Bar (100 (psi) |
| Basınç Bırakın. Not: 3 |
1.4 ¢2.8 Bar (20 ¢40 (psi) |
| Beslenme Su Özellikler Not: 4 |
|
Değiştirilebilir Aniyonların Toplamı
(TEA CaCO olarak)3)Not 5
|
≤ 65 ppm
|
| İletişimsellik Eşdeğeri |
≤ 112μS/cm |
| Sıcaklık |
4.40 ̊C (40 ̊104 ̊F) |
| Toplam Sertlik (CaCO olarak)3)Not 6 |
≤ 1.0ppm |
| Silika (SiO)2)Not 7 |
≤ 1.0ppm |
| Toplam Organik Karbon (TOC C olarak) |
≤ 0.5ppm |
| ToplamKlor |
≤ 0.05 ppm |
| Fe, M, H2S |
≤ 0.01 ppm |
| Bor Not: 8 |
≤ 1.0ppm |
| pH |
4 ...ya da11 |
| Petrol &Yağ |
Hiçbiri tespit edilebilir |
| Parçacık Not: 9 |
ROnüfuz eder |
| Oksitlenme Ajanlar |
Hiçbiri tespit edilebilir |
| Renk Not: 10 |
≤ 5APHA |
Notlar:
1. Gerçek performans site koşullarına bağlı olarak değişebilir. beklenen ürün su kalitesi ve direnç doğrulama için Winflows Tahmin Yazılımı'na başvurun,Tasarım koşullarında verilen sodyum ve silikon performans garantisiBor veya diğer garantiler için bize ulaşın.
2Giriş basıncı, ürün ve konsantrasyon akışları için aşağı akım basınç gereksinimleri, karşı akım veya eş akım çalışmasının seçimi ve yığın basınç düşüşü ile belirlenir.
3. nominal akış ve 25 °C. Tasarım koşullarını doğrulamak için Winflows Tahmin Yazılımı'na başvurun.
4Tasarım koşullarında besleme suyunun özelliklerini doğrulamak için Winflows Prediction Software ve E-Cell Stack Operating Manual'e başvurun.
5. TEA (ppm CaCO3 olarak) - Toplam Değişilebilir Aniyonlar, OH, CO2 ve SiO2 katkılarını da içeren besleme suyundaki tüm aniyonların konsantrasyonunu temsil eder.Besleme suyunun TEA'nın verilen uygulama çalışma koşullarında kabul edilebilir olduğunu onaylamak için rüzgar akışları kullanılmalıdır.Tablodaki değerler minimum akış ve maksimum sıcaklıkta verilmiştir.
6. CaCO3 olarak 1.0 ppm yem suyunun sertlik sınırı sadece standart karşı akım işleyişi için geçerlidir. Eş akım işleyişi altında, izin verilen yem suyunun sertliği CaCO3 olarak 0.1 ppm'ye düşürülür.
7. Adli akıştan yüksek hızlarda izin verilen silikon sınırı azaltılır. Besleme suyunun sertliği CaCO3 olarak 0,5 ppm'yi aştığında, izin verilen silikon sınırı 0,5 ppm'ye düşürülür.
8Silikon garantisi gereksinimi varsa veya direnç garantisi gereksinimi 10 MOhm-cm'den fazla olduğunda, daha yüksek bor seviyeleri performansı etkileyebileceğinden, bor giriş seviyesi B olarak 0.3 ppm ile sınırlıdır..Bu gereksinimler yoksa, sınır 1,0 ppm bordur.
9Ters osmose (RO) veya eşdeğer besleme suyu: RO, EDI'ye, temel olarak parçacık madde, kolloidal malzemelerden,ve yüksek moleküler ağırlıklı organik maddeler ion değişim ortamlarını kirletebilirEDI yığını, parçacık maddeyi çıkarmak için geri yıkayılamayan / sıvılaştırılamayan iyon değişim ortamlarının dolu yataklarını içerdiği için, RO nüfuzunun kalitesini belirtmek gerekir.RO sistemi (veya başka bir kaynak) ile E-Cell (e) arasında açık bir sisteme sahip sistemlerÖrneğin, depolama tankı, dekarbonatör) e-hücreyi parçacık madde ile kontaminasyondan korumak için E-hücreye hemen önce bir filtre yerleştirilmelidir.5μm mutlak filtre veya 1μm nominal filtre kabul edilebilir..
APHA - Amerikan Halk Sağlığı Derneği'nden sonra adlandırılan ve ASTM tarafından tanımlanan renk standardı / ölçeği.
Daha fazla model için lütfen tıklayın:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
E-Cell EDI Teknolojisi Performansı Örnekleri
E-Cell EDI teknolojisi, elektrik, petrol, kimyasal, çelik, ilaç ve elektronik gibi çeşitli endüstrilerde başarılı bir şekilde uygulanmıştır.
Başvuru durumları için lütfen tıklayın:https://www.fgwater.com/Industries/
