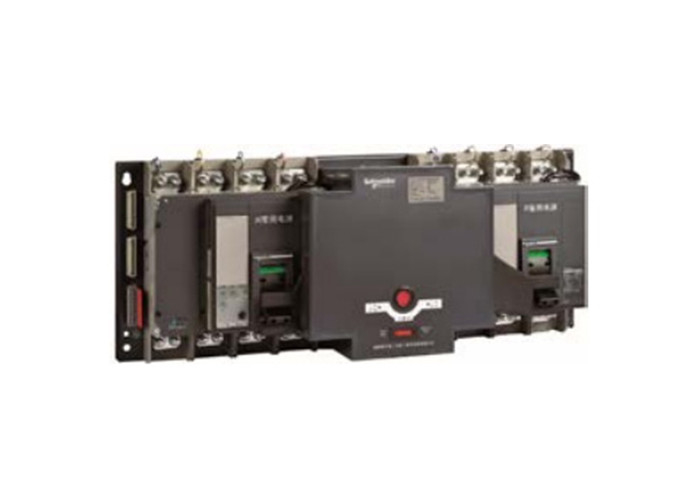

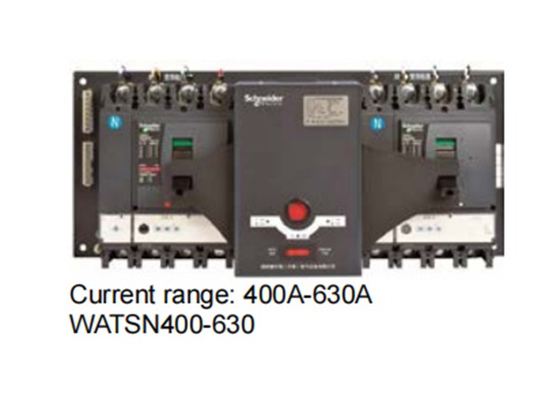

Sınıf CB Aşırı akım salıverişi ve nominal akımlı otomatik transfer anahtarı WATSN-800

Model ve spesifikasyon IEC uyarınca belirlenen elektrik özellikleri 60947-6-1 ve GB14048.11				WATSN-800	WATSN-1000	WATSN-1250	WATSN-1600
Çubuk sayısı				34	3,4	34	34
Kontrolör
A tipi				■	■	■	■
B tipi					■	■	■
D tipi
Etkinleştirme bileşeni				NS-N,NS-H
Rütbeli akım (A)	İçeride			800	1000	1250	1600
Adli yalıtım voltajı V)	Ü			800	800	800	800
İsimlendirilmiş itme dayanıklılık voltajı (kV)	IMF			8	8	8	8
İsimlendirilmiş operasyon vottage (V)	Ürün	AC50Hz		415	415	415	415
En son kırma kapasitesi	Icu	AC50Hz	220/240V	50/70	50/70	50/70	50/70
(kA etkin değeri)			380/415V	50/70	50/70	50/70	50/70
Çalışma kırma kapasitesi	Ics	(%lcu)		% 75	% 75	% 75	% 75
İzolasyon fonksiyonu				■	■	■	■
Mekanik dayanıklılık	(S)			10000	10000	10000	10000
Elektrik dayanıklılığı	(S)	AC50Hz 440V-In		5000	5000	4000	2000
En az temas aktarım süresi	(**)	S		2.5	2.5	2.5	2.5
Koruma ve ölçüm
Değiştirilebilir kontrol ünitesi	Ortak serbest bırakma (standart)			Mikrofon iki.0	Mikrofon iki.0	Mikrofon iki.0	Mikrofon iki.0
	Ortak serbest bırakma (standart)			Mikro 5.0	Mikro 5.0	Mikro 5.0	Mikro 5.0
Kurulum ve bağlantı
Bağlama / Panel ön bağlantısı	(***)				■	■	■
İzleme ve gösterme yardımcı cihazı
Konum geri bildirimi sinyali					■	■	■
Yangın koruma bağlantı fonksiyonu					■	■	■
Alarm geri bildirim sinyali					■	■	■









Notlar:
Kontrolör türleri şunları içerir: A - Terminal tipi; B - Temel tür; D - Akıllı tür
Çerçeve akım seviyeleri: 63, 100, 160, 250, 400, 630, 800, 1000, 1250, 1600
Adlık akım: Farklı çerçeve seviyelerine bağlı olarak, serbest bırakma kullanıcı tarafından seçilir (NSX/NS devre kesici örneğine başvurarak)
Seçilebilir kutup sayısı: 2 (yalnızca iC65 serisi için), 3, 4 (tüm seriler için)
Elektrikli cihaz Sınıf: CB - kısa devre ve aşırı yük koruması ile
Çalışma modları: R - Otomatik değişim ve otomatik geri kazanım; S - Otomatik geri kazanım olmadan otomatik değişim; I - Karşılıklı bekleme
Ek fonksiyonlar: X- yangın koruma bağlantısı; F- Geri bildirim sinyali; I - Akım izleme modülü (yalnızca D Tipi denetleyici için kullanılabilir)
Serbest bırakma ¢ sınıf CB. Kullanıcının ihtiyaçlarına göre farklı koruma aralığı ile serbest bırakma seçilebilir.
*: İki kurulum yöntemi sağlanabilir: Aygıt üzerine monte edilmiş ve panel üzerine monte edilmiş.
Lütfen panel montajı gerekirse bir not ekleyin. iC65 ürünleri desteklemez
Panel montajlı kontrol cihazları.
**: F- Geri bildirim sinyali fonksiyonu (konum geri bildirimi ve alarm geri bildirimi de dahil olmak üzere, gerekirse açıklayıcı metin ekleyin).800-1600A serisi ürünleri standart olarak bir konum geri bildirim grubu ve bir alarm geri bildirim grubu içerir.63A ve daha düşük akım ürünleri için, sadece bir grup konum geri bildirimi mevcuttur.
