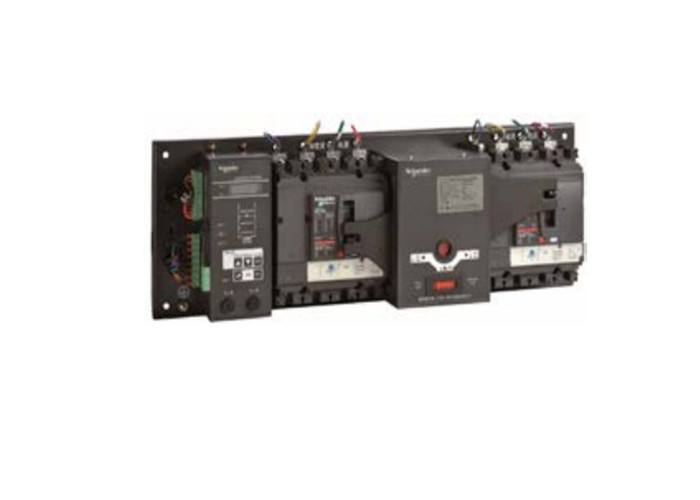

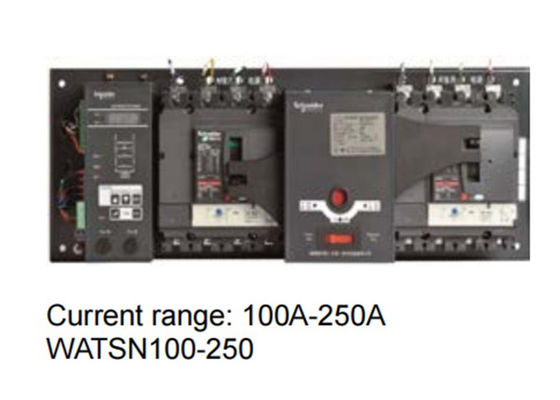

Sınıf CB AC220V ve AC380V sistemleri için aşırı akım salınımı ile otomatik transfer anahtarı







Notlar:
Kontrolör türleri şunları içerir: A - Terminal tipi; B - Temel tür; D - Akıllı tür
Çerçeve akım seviyeleri: 63, 100, 160, 250, 400, 630, 800, 1000, 1250, 1600
Adlık akım: Farklı çerçeve seviyelerine bağlı olarak, serbest bırakma kullanıcı tarafından seçilir (NSX/NS devre kesici örneğine başvurarak)
Seçilebilir kutup sayısı: 2 (yalnızca iC65 serisi için), 3, 4 (tüm seriler için)
Elektrikli cihaz Sınıf: CB - kısa devre ve aşırı yük koruması ile
Çalışma modları: R - Otomatik değişim ve otomatik geri kazanım; S - Otomatik geri kazanım olmadan otomatik değişim; I - Karşılıklı bekleme
Ek fonksiyonlar: X- yangın koruma bağlantısı; F- Geri bildirim sinyali; I - Akım izleme modülü (yalnızca D Tipi denetleyici için kullanılabilir)
Serbest bırakma ¢ sınıf CB. Kullanıcının ihtiyaçlarına göre farklı koruma aralığı ile serbest bırakma seçilebilir.
*: İki kurulum yöntemi sağlanabilir: Aygıt üzerine monte edilmiş ve panel üzerine monte edilmiş.
Lütfen panel montajı gerekirse bir not ekleyin. iC65 ürünleri desteklemez
Panel montajlı kontrol cihazları.
**: F- Geri bildirim sinyali fonksiyonu (konum geri bildirimi ve alarm geri bildirimi de dahil olmak üzere, gerekirse açıklayıcı metin ekleyin).800-1600A serisi ürünleri standart olarak bir konum geri bildirim grubu ve bir alarm geri bildirim grubu içerir.63A ve daha düşük akım ürünleri için, sadece bir grup konum geri bildirimi mevcuttur.
