Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Anma: | 50 ° 4,000A | Anma gerilimi: | 230 / 400VAC |
---|---|---|---|
Doğruluk sınıfı: | 1, 0.5 | Yalıtım gerilimi: | 660v |
Yükleme: | DIN rayı montajı, Vida plakası montajı | ||
Vurgulamak: | dalgalanma koruma cihazı,dijital çok işlevli metre |

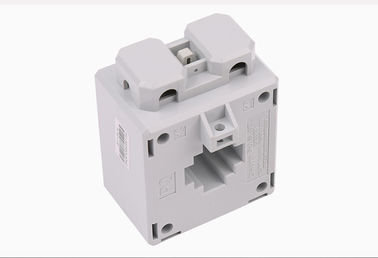

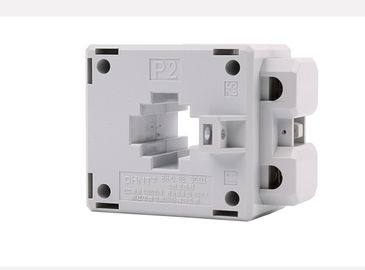

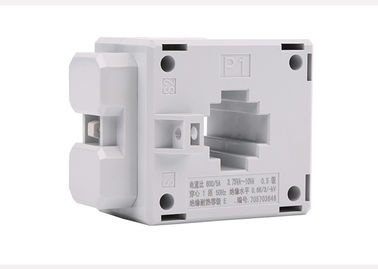

Chint BH-0.66 Akım Trafosu 100/5 ila 4000/5, Alçak Gerilim Dağıtım Paneli Güç Ölçümü IEC60044-1
Genel
Bu akım transformatörleri, 40A - 4000A arası tüm alçak gerilim alanı boyunca kullanım için ideal olan kapsamlı bir tekliftir. Sekonderde primerde ölçülen akımla orantılı bir akım (0-5 A) verirler; Ölçüm cihazları ile birlikte kullanılabilirler (santral enstrümantasyonu, kilovat-saat metre, güç izleme birimleri vb.)
Birincil akım iki şekilde ölçülebilir:
Geçirgen primer ile BT
Cıvata ve somun ile primer bağlantılı CT
menzil | BH-0,66 |
---|---|
Ürün adı | CT |
ürün veya bileşen tipi | Akım trafosu |
ikincil akım | 5 A |
doğruluk sınıfı | 8 VA'da Sınıf 0.5 |
[In] anma akımı | 300 A |
akım trafosu türü | Bara ve kablo için tropikal |
---|---|
akım trafosu oranı | 300/5 |
[I] geleneksel serbest hava termik akımı | 18 kA |
dinamik dayanım akımı | 2.5. |
maksimum güvenlik faktörü | 5 |
[Ue] nominal çalışma gerilimi | <720 V AC 50/60 Hz |
[Ui] anma izolasyon gerilimi | 3 kV |
montaj modu | Yalıtımlı kilitleme vidası |
montaj desteği | DIN rayı |
Genişlik | 56 mm dış: |
yükseklik | 80 mm dış: |
derinlik | 43 mm çerçeve: |
çap | 27 mm |
net ağırlık | 0,303 kg |
[Uimp] nominal darbeye dayanma gerilimi | 3 kV |
elektriksel yalıtım sınıfı | B sınıfı |
kablo dış çapı | 27 mm |
barların açılması | 32,5 x 10,5 |
mühürleme | olmadan |
standartlar | VDE 0414 |
---|---|
ürün sertifikaları | CE |
IP koruma derecesi | IP20 |
bağıl nem | 0… 95% |
operasyon için ortam hava sıcaklığı | -25… 60 ° C |
