| Menşe yeri: | Çin |
| Marka adı: | VEOLIA |
| Sertifika: | CE |
| Model numarası: | E-Cell-3X |
| Min sipariş miktarı: | 1 bilgisayar |
|---|---|
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | STANDART İHRACAT AMBALAJI |
| Teslim süresi: | 5- 8 iş günü |
| Yetenek temini: | Ayda 60000 Birim/Birimler |
| Direnç: | ≥ 16 MOhm-cm | Sodyum: | ≤ 3 ppb |
|---|---|---|---|
| Silika (SiO2): | 5 ppb kadar düşük. | Bor: | 0,08 ppb kadar düşük |
| Voltaj: | 0–400 VDC | Amperaj: | 0–5,2 ADC |
| Vurgulamak: | EDI Modülü Su Arıtma,Elektrodeonizasyon modülü,Su arıtma modülleri |
||

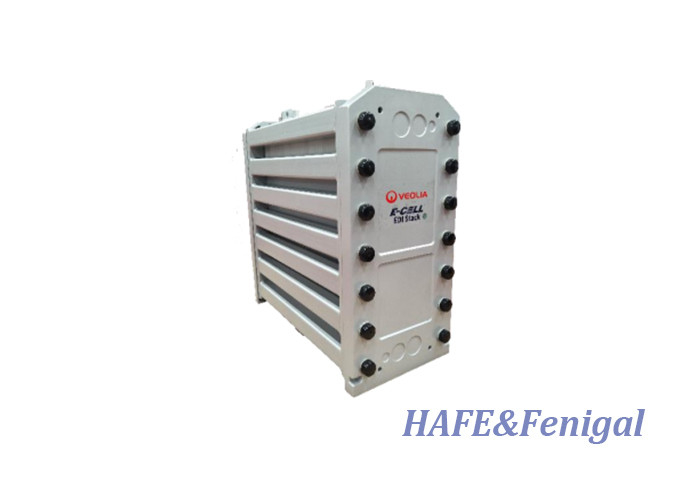

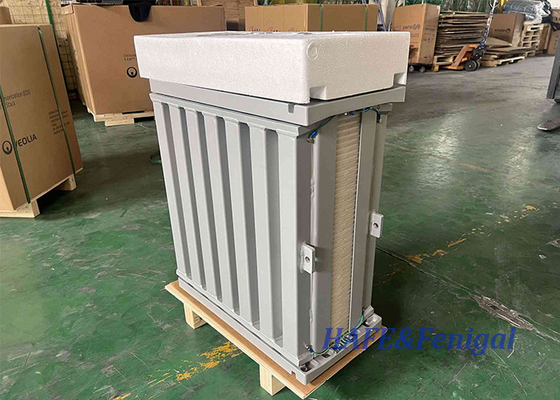

Ultra saf ve yüksek saflıklı su sistemleri için modüller Elektrodeyonizasyon (EDI) Yığınları E-Hücre-3X
E-Cell*-3X aşağıdakiler için tasarlanmıştır:
Enerji, Yarım iletken ve Genel Endüstri de dahil olmak üzere endüstriyel uygulamalar için ultra saf su sağlamak.
Bir arada kalıp sürekli olarak karışık yatak kalitesi su üretmek.
İyon değişimi reçininin yığın içinde yenilenmesi için hiç bir öksürük veya asit gerekmez.
Sızıntı yok, garanti.
l Sistem tasarımını basitleştiren tuzlu suyun enjeksiyonunu ve konsantrasyonun yeniden dolaşımını ortadan kaldırın.
Açıklama ve Kullanım
E-Hücre-3X yığınları, elektrik akımı kullanarak geri osmosi (RO) ionize ve cilalamak için elektrodeonizasyon (EDI) yığınlarıdır.E-Cell-3X için ürün suyu günümüzün zorlu uygulamalarında gerekli olan UltraPure seviyede..
Tipik Uygulamalar
Mikroelektronik
l Enerji üretimi (NOx, kazan beslemesi)
Genel Endüstri
Kalite güvencesi
l CE, UL ve CSA işareti
l ISO 9001:2000 tesisinde üretilmiştir
E-Cell*-3X, 1 ila 12 yığın
Temel Sistem Özellikleri
l ECell3X Sistemleri, 15 gpm'den 336 gpm'ye (3.4 - 76.3 m3/h) kadar akış aralığı için 1 ila 12 yığınla
l 400VAC ve 50Hz veya 460VAC ve 60Hz ile uyumlu düzleyici
l Bireysel yığın akım izleme
l Akış ve basınç verici, SCADA sistemine bağlanma yeteneği
Sistem Seçenekleri
I Allen Bradley Micrologix PLC Ethernet ile
n Veolia 6 ̊ Color QuickPanel View HMI içerir
l NEMA 4 Terminal Box - PLC ve HMI'nin çıkarılması ve tüm kablolar terminal kutusunda sonlandırıldı
Standart Uygulama
n Burkert Paddlewheel akış sensörleri seyreltilmiş, konsantre ve elektrot çıkışında
n Tüm akışlarda Burkert basınç verici
Burkert iletkenlik analizatörü ve sensörü
Üst düzey aletler
n Rosemount girdap akış ileteçleri seyreltilmiş ve konsantre çıkışta
Burkert Paddlewheel akış sensörü Elektrot çıkışında
n Tüm akışlarda Burkert basınç verici
Rosemount iletkenlik analizatörü ve sensörü
I Giriş Devirme Valfı
Standart Uygulama: Burkert
Üstün Enstrümanlama: Rosemount
l ANSI'den DIN'e dönüşüm kitleri
| Besin Su İhtiyaçları | |
| Değiştirilebilir Aniyonların Toplamı | < 25,0 ppm |
| (CaCO3 olarak) (TEA) ECalc pH ile hesaplanan CO2 dahil | 4 ¢ 11 |
| Sertlik | < 1,0 ppm (CaCO3 olarak) |
| Silika (reaktif) | < 1,0 ppm |
| SDI (15 dakika) | < 1 |
| TOC | < 0,5 ppm |
| Toplam Klor | < 0,05 ppm |
| Fe, Mn, H2S | <0,01 ppm |
| Çalışma parametreleri | |
| Çıkış (Seyreltilmiş) Ürün kalitesi | > 16 MOhm-cm |
| Çıkış Ürünü Silika Garanti | < 5ppb'ye kadar |
| Geri Dönüş | % 95'e kadar |
| Sıcaklık | 40 ila 104oF (4.4 ila 40oC) |
| Besleme Basıncı | 60 ila 100 psi (4,1 ila 6,9 bar) |
| Sıvı basınç düşüşü | 20 ila 40 psi (1.4 ila 2.8 bar) |
| Giriş Voltajı | 460VAC 60Hz, 400VAC 50Hz |
| İnşaat malzemeleri ve derecelendirmeler | |
| Saldırılmış çerçeve | Boyalı Karbon Çelik |
| Sıvılaştırma boruları | Sch. 80 PVC |
| Konsantre borulama | Sch. 80 PVC |
| Flanşlar | ANSI |
| Düzeltme | NEMA 4 |
| Kontrol paneli | NEMA 4 |
| Kontrol paneli gücü | 24VDC |
Notlar:
1Gerçek performans, sitenin koşullarına bağlı olarak değişebilir. Referans Winflows, beklenen ürün su kalitesinin yanı sıra direnç, sodyum,ve tasarım koşulları için sunulan silika performans garantisiBor veya diğer garantiler için Veolia'ya başvurun.
2Giriş basıncı, ürün ve konsantrasyon akışları için aşağı akım basınç gereksinimleri, karşı akım veya eş akım çalışmasının seçimi ve yığın basınç düşüşü ile belirlenir.
3. nominal akış ve 25 ° C. Referans Winflows projeksiyon yazılımı tasarım koşullarını doğrulamak için.
4Tasarım koşulları için besleme suyu özelliklerini doğrulamak için Winflows projeksiyon yazılımına ve E-Cell Stack Owner's Manual'e başvurun.
5. TEA (ppm CaCO3 olarak) - Toplam Değişilebilir Aniyon, OH-, CO2 ve SiO2 katkılarını da içeren besleme suyunda bulunan tüm aniyonların konsantrasyonunu temsil eder.Besleme suyunun TEA'nın özel uygulamalar için kabul edilebilir olduğunu onaylamak için rüzgar akışları kullanılmalıdır.Tablo değeri minimum akış ve maksimum sıcaklıkta.
6.1,0 ppm olarak CaCO3 besleme suyunun sertlik sınırı sadece standart karşı akımlı akım işleminde geçerlidir.
7İzin verilen silik limit, nominal akışın üzerinde azalır. İzin verilen silik limit, CaCO3 olarak 0.5 ppm'den fazla besleme suyunun sertliği ile 0.5 ppm'ye düşürülür.
8Bor giriş düzeyi, 10 MOhm-cm'den fazla bir silik garanti gereksinimi veya direnç garanti gereksinimi olduğunda B olarak 0,3 ppm ile sınırlıdır.Daha yüksek bor seviyeleri performansı etkileyebilir.Bu şartlar olmadan, sınır 1.0 ppm bordur.
9Ters osmose (RO) veya eşdeğer besleme suyu: RO, parçacık, kolloidal madde ve yüksek moleküler ağırlıklı organik maddelerden önemli ölçüde arınmış EDI besleme suyu sağlar.İyon değişim ortamlarını kirletebilir.RO nüfuz kalitesi belirtilmiştir, çünkü EDI yığınları, parçacıkları çıkarmak için geri yıkama / sıvılaştırılamayan iyon değişim ortamının paketlenmiş yataklarını içerir.Bir RO sistemi (veya başka bir kaynak) ve E-Cell (ex) arasında açık bir sisteme sahip sistemler- tank, dekarbonatör) e-hücreyi partikülle kirlenmeye karşı korumak için E-hücreyi hemen öncesinde filtrelerle donatılmalıdır.5 μm mutlak veya 1 μm nominal bir filtre kabul edilebilir.
10. APHA - Amerikan Halk Sağlığı Derneği için adlandırılan ve ASTM D1209.Veolia Su Teknolojileri tarafından tanımlanan renk standardı / ölçeği
