Menşe yeri: | Çin |
Marka adı: | Fenigal/OEM |
Sertifika: | CE,CCC |
Model numarası: | FMQ3G-F (PC sınıfı) |
Min sipariş miktarı: | 1 ünite |
---|---|
Fiyat: | Negotiate |
Ambalaj bilgileri: | Standart İhracat Karton |
Teslim süresi: | 5-8 iş günü toplu sipariş pazarlık |
Ödeme koşulları: | T/T, Batı Birliği |
Yetenek temini: | 10.000 adet/Ay |
Max. Maks. current akım: | 100A | Kutup: | 2P 4P |
---|---|---|---|
anma gerilimi: | 1000V-1500V | Anma akımı: | 63A 100A |
Ürün adı: | Çift Güç Otomatik Transfer Anahtarı ATS | Renk: | Beyaz |
Sıklık: | AC 50Hz/60Hz | Operasyon türü: | Manuel Çalışma, Otomatik ve Manuel |
standart: | IEC60947-6-1 | Ark söndürme yöntemi: | Manyetik üfleyici devre kesici |
Vurgulamak: | Jeneratör için LCD Denetleyici ATS Anahtarı,100 Amp Otomatik Güç Aktarım Anahtarı,Jeneratör için 220V Aktarım Anahtarı |

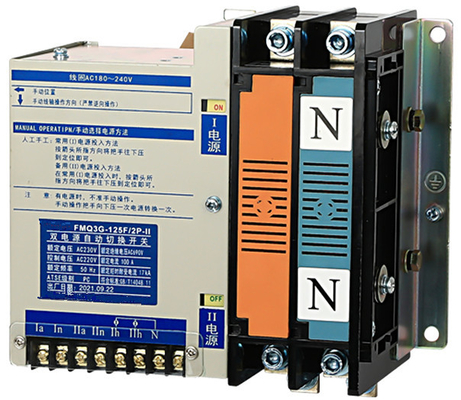

FMQ3G-F (PC sınıfı) Uyarma çift güç otomatik transfer anahtarı
Ürüne Genel Bakış
Kontrol cihazı: ICD LCD denetleyici
Ürün yapısı: küçük boyut, yüksek akım, basit yapı, ATS gövdesi
Özellikler: hızlı anahtarlama hızı, düşük arıza oranı, kolay bakım, güvenilir performans (otomatik anahtarlama süresi ayarlanabilir.ls-99s ile) Kablolama: karttan önce kablolama (63, 125, 250, 630),
Kart kablolamasından sonra (800, 1250, 2000, 2500, 3200)
Anahtarlama modu: şebekeden şebekeye, şebekeden jeneratöre, kendi kendine enjeksiyon kendi kendini tekrarlama, kendi kendine enjeksiyon kendini tekrar etmeyen, karşılıklı bekleme
Ürünler: 63, 125, 250, 630, 800, 1250, 2000, 2500
400, 500, 630, 800, 1000, 1250, 16002000, 2500A
Ürün sınıflandırması: çift bağlantı kesme konumu olmayan iki aşamalı, ara çift bağlantı kesme konumuna sahip üç aşamalı
Kutup sayısı: 2, 3, 4
Ürün standardı: GB/T14048.11
ATS seviyesi: PC seviyesi
Teknik gereksinimler
♦ Otomatik viteste, ortak güç kaynağı düşük voltaj, aşırı voltaj, voltaj kaybı olduğunda, bekleme gücüne geçin;bekleme güç kaynağında aynı arıza olduğunda, çift nokta konumuna geçin, ekran aynı anda otomatik ve alarmı gösterir.
LCD ekran 30 saniyeyi korur, düğmeye ilk kez basıldığında ekranı gösterir, ikinci kez ayara girebilir, ayarı girin şifre girişi gerekir.
♦Manuel ayar dağınık (ölü) olduğunda, varsayılan değere sıfırlamak için bir sıfırlama tuşu vardır.
♦ Kontrol cihazı otomatik ve manuel konuma ayarlandığında, kontrol panelindeki çift nokta düğmesine basıldığında ekran çift nokta gösterir, ancak alarm yoktur.
♦ kontrolör, güç kaynağı ayarlanan değer içinde normale döndüğünde, anahtarlama süresini geciktirecek şekilde ayarlanır, çift güç kaynağı anahtarlanmaz.
Nominal çalışma gerilimi Ue | AC400V | ||||||||
Nominal yalıtım gerilimi Ui | 690V | ||||||||
Nominal darbe gerilimi Uimp | 6kV | 6kV | 8kV | 6kV | 8kV | 8kV | 8kV | 8kV | |
Nominal sınırlayıcı kısa devre akımı lq | / | / | / | 50kV | 65kV | 65kV | 65kV | 65kV | |
Anma kısa devre açma kapasitesi Icm | 7.65kV | 17kV | 17kV | / | / | / | / | / | |
Hizmet ömrü (kez) | Mekanik | 4500 | 5000 | 5000 | 2000 | 2500 | 2500 | 2500 | 2500 |
Elektriksel | 1500 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 | |
Kutup sayısı | 2 | ||||||||
3 | |||||||||
4 | |||||||||
İşlem döngüsü (sn/zaman) | 30S | 60S | |||||||
Anahtarlama zamanı | 0-99S |
