Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Modeli: | SH200, S200, SN201 | Kutup (lar): | 1,2,3,4, 1P + N |
---|---|---|---|
Volt: | 220 ~ 240VAC, 380 ~ 400VAC | Hz: | 50 ~ 60Hz |
Aşama: | 1/3 | Standart: | EN / IEC60898 |
Sertifika: | CCC, CE, GS etc. | Son dakika kapasite: | ICS = Icn = 6000A |
Termal açma eğrisi: | B, C, D | Case Material: | PC termal oluşumu |
KABLO: | terminal bloğu, bara kanalı vb. IP20B | Elektrik çarpması koruması: | Sınıf II |
Mekanik yaşam: | 20,000 | Elektrik hayat: | 10.000 |
Vurgulamak: | endüstriyel tip devre kesici,elektrik kesici |

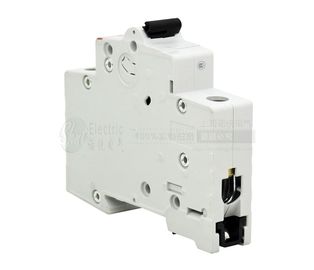

ABB SH200 Serisi MCB - Minyatür Devre Kesici 1 ~ 63A, 1P, 2P, 3P, 4P, 1P + N elektrik dağıtımı için IEC 60898
SH200, S200, SN201 Minyatür Devre Kesici - MCB
ABB Marka Orijinal Çin Malı
Minyatür devre kesiciler, birden fazla uygulamada elektrik güvenliği sağlar. İki farklı açma mekanizmasına, aşırı yük koruması için gecikmeli termal açma mekanizmasına ve kısa devre koruması için manyetik açma mekanizmasına sahiptirler.
Ana faydalar
Çoğu uygulamayı ve piyasayı kapsayacak şekilde ekstra geniş ve eksiksiz MCB çeşitleri
Dünya çapındaki ürün standartlarına uygunluk (IEC, UL, CSA)
Benzersiz alt sabitleme yardımcı teması sayesinde yer ve zaman tasarrufu
Yerleşik ve sertifikalı kalite
Ana Özellikler
Özellikleri: b, c, d
Yapılandırmalar: 1P, 1P + N, 2P, 3P, 3P + N, 4P
15 kA'ya kadar kesme kapasiteleri
63A'ya kadar nominal akımlar
Doğrudan hareket eden kişiye bağlı gerçek temas konumu göstergesi
Ürün yelpazesi
S 200
Verimlilik ve koruma sağlamak için tasarlanmıştır
10 kA kesme kapasitesine kadar evsel veya küçük ticari kurulumlar için
25 kA kesme kapasitesine kadar endüstriyel tesisatlar için
IEC / EN 60898-1, IEC / EN 60947-2 ve diğer birçok standart ve onay
Çok çeşitli aksesuarlar mevcuttur!
Özel versiyonlar
Farklı segmentlerin ihtiyaçlarını karşılamak için geliştirildi
AC / DC uygulamaları için S 200MUC
Tren uygulamaları için S 200MTUC
SH 200
Tanımlanmış pazarlardaki yerli / konut tesisatları için
6 kA'ya kadar kesme kapasitesi
IEC / EN60898-1'e göre
SN 201
Sadece bir modülde 1P + N
Profesyonel M ailesine tamamen entegre
Aksesuarların geniş bölümünü paylaşma
Korumalı hattın daha kolay tanımlanması için etiket taşıyıcı
Yeşil / Kırmızı renk ile seviyedeki temas pozisyonu göstergesi
SH201-C40NA
Genel bilgi
Genişletilmiş Ürün Tipi:
SH201-C40NA
Ürün kimliği:
2CDS211103R0404
EAN:
4016779630955
Katalog Açıklaması:
Minyatür Devre Kesici - SH200 - 2P - C - 40 amper
Uzun Açıklama:
Kompakt Home SH200 minyatür devre kesiciler akım sınırlayıcıdır. İki farklı açma mekanizmasına, aşırı yük koruması için gecikmeli termal açma mekanizmasına ve kısa devre koruması için elektromekanik açma mekanizmasına sahiptir. Farklı özelliklerde mevcutturlar (B, C),
konfigürasyonlar (1P, 1P + N, 2P, 3P, 3P + N, 4P), kesme kapasiteleri (230/400 V AC'de 6 kA'ya kadar) ve nominal akımlar (40 A'ya kadar). SH200 ürün grubunun tüm MCB'leri IEC / EN 60898-1'e uygundur ve konut uygulamalarında kullanımına izin verir.
Teknik
Standartlar:
IEC / EN 60898-1
Kutup sayısı:
2
Açma Karakteristiği:
C
Anma Akımı (In):
40 A
Anma İşlem Gerilimi:
Hes. IEC 60898-1 230 V AC'ye kadar
Güç kaybı:
9,6 K
Her Kutuda Anma Çalışma Koşullarında 4.8 W
Nominal Yalıtım Gerilimi (Kullanıcı Arayüzü):
Hes. IEC / EN 60664-1 440 V’a
Çalışma gerilimi:
Maksimum (Tolerans Dahil) 253 V AC
Maksimum 253 V AC
Minimum 12 V AC
Anma Frekansı (f):
50 Hz
60 Hz
Anma Kısa Devre Kapasitesi (Icn):
(230/400 V AC) 10 kA
(230 V AC) 6 kA
Enerji Sınırlama Sınıfı:
3
Aşırı Gerilim Kategorisi:
III
Kirlilik derecesi:
2
Anma Darbe Dayanım Gerilimi (Uimp):
4 kV
(6.2 kV @ deniz seviyesinde)
(5.0 kV @ 2000 m)
Dielektrik Test Gerilimi:
50/60 Hz, 1 dak: 2 kV
Ev materyalleri:
Yalıtım Grubu II, RAL 7035
Aktüatör Tipi:
geçiş
İletişim Pozisyon Göstergesi:
AÇIK KAPALI
Koruma derecesi:
IP20
Uyarılar:
Kapaklı muhafaza içinde IP40
Elektriksel Dayanıklılık:
10000 AC çevrimi
Mekanik Dayanıklılık (Nendu):
20000 devir
Terminal Tipi:
Vidalı Klemensler
Vidalı Terminal Tipi:
Kafes Terminali
Bağlama Kapasitesi:
İletken 25/25 mm²
Yüksüklü 0,75 ... 16 mm² ile esnek
Esnek 0,75 ... 16 mm²
Sert 0,75 ... 25 mm²
Telli 0,75 ... 25 mm²
Sıkma Torku:
2 N · m
Tavsiye Edilen Tornavida:
Pozidriv 2
DIN Rayına Montaj:
TH35-7.5 (35 x 7,5 mm Montaj Rayı) acc. IEC 60715’e
TH35-15 (35 x 15 mm Bağlantı Rayı) acc. IEC 60715’e
Montaj konumu:
herhangi
çevre
Ortam hava sıcaklığı:
Çalışma -25 ... +55 ° C
-40 ... +70 ° C depolama
Şok Dayanımı IEC 60068-2-27’ye:
25 g / 2 şok / 13 ms
Titreşimlere Direnç acc. IEC 60068-2-6’ya:
5 g, 20 döngü 5 ... 150 ... 5 Hz, yük 0.8 In
Çevre koşulları:
28 döngü
% 55 ° C /% 90-96 ile
ve 25 ° C /% 95-100
RoHS Durumu:
AB Direktifi 2002/95 / EC’nin ardından 18 Ağustos 2005 ve değişiklik
boyutlar
Ürün Net Genişliği:
35 mm
Ürün Net Derinlik / Uzunluk:
69 mm
Ürün Net Yüksekliği:
85 mm
Ürün Net Ağırlığı:
0,25 kg
Konteyner Bilgisi
Paket Seviye 1 Birimleri:
5 parça
Paket Seviye 1 Genişliği:
92 mm
Paket Seviye 1 Derinlik / Uzunluk:
183 mm
Paket Seviye 1 Yükseklik:
80 mm
Paket Seviye 1 Brüt Ağırlık:
1,3 kg
Paket Seviye 2 Birimleri:
60 parça
Paket Seviye 2 EAN:
4016779987707
Sipariş
Minimum sipariş miktarı:
1 parça
Gümrük Tarife numarası:
85362010
